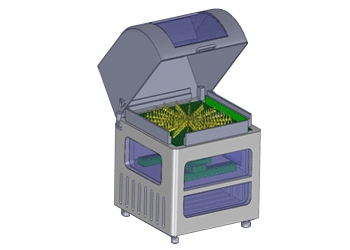

Auto EOS Simulator




Waveform

IEC 61000-4-5(OCV)

Tr(Rising Time)

1.2uS ± 20%

Td(Duration time)

50uS ± 20%

Vp(Peak Voltage)

Vset ± 5%

Operation Mode

Auto, Semi-auto, Manual 3종류

Zap Pin

768Ch (Option 1024Ch)

Zap Count

1 ~ 5 times

Zap Interval time

1 ~ 3 Second

Zap Voltage

1 ~ 300V

Zap Voltage Resolution

1V

Contact Method

Relay

내장장비

Curve-Tracer, Power Supply 기능 내장

Control

RS-485

OS

Windows XP

EOS(Electrical Overstress) 란 무엇인가?

제품에서 정하고 있는 절대 정격을 Over하는 모든 경우의 Stress 전원의 인가 또는 변환, 릴레이 동작, 전원변동, 번개 등이 원인

EOS현상은 정전기 ESD(HBM, MM, CDM) EFT(Electrical Fast Transient), Surge, Latch Up, EMI등을 통칭함

EOS Test란

 - Device에 Pulse성 전압 및 전류를 가하여 제품 내부의 보호 Diode 파괴 여부를 측정하는 Test임

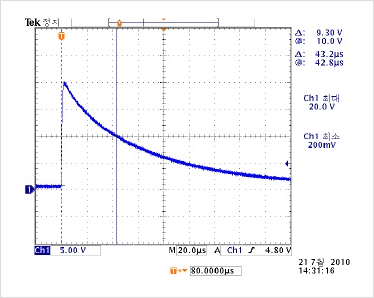

EOS (OCV)파형

 - OCV(Open Circuit Voltage) 파형이란 Dut단을 Open시킨 상태에서 측정한 전압 파형임

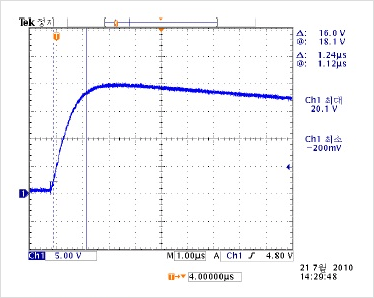

Rising time(Tr)

 - 파형이 상승할 때 상승 slope의 10% 지점과 90%지점 사이의 간격으로 1.2uS ± 20%


Duration time(Td)

 - 파형이 상승할 때 상승 slope의 10% 지점과 하강 slope의 50%지점 사이의 간격으로 50uS ± 20%


Peak voltage(Vp)

 - 파형의 100% 지점의 전압

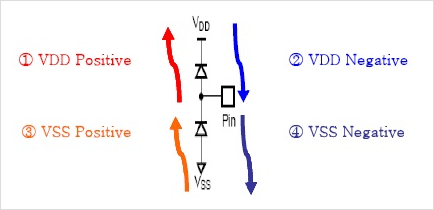

EOS 파형의 종류

 - 제품 내부의 보호 Diode를 기준으로 하여 Forward bias 방향으로 인가하는 것을 Forward(Positive) surge 라 하며, Reverse bias 방향으로 인가하는 것을 Reverse(Negative) Surge라 한다.


Vsupply Common

Surge 종류

EOS Pulse 극성



EOS Pulse Zap







I/O Pin

Vsupply

Count

Time

① VDD

Positive

P

N

3회

1초

② VDD

Negative

N

P

3회

1초

③ VSS

Positive

N

P

3회

1초

④ VSS

Negative

P

N

3회

1초



EOS Test 불량 판정 기준

그림과 같이 Device 초기의 I-V곡선과 EOS Test후의 I-V 곡선의 변화율이 10% 이상일 경우, 불량으로 판정 내림.

< 해당 Model >

Model Name : ADT-10015C

Operation Range : 5V ~ 300V




IEC 61000-4-5(1.2uS/50uS 조합 파형)의 정의

1. 용어 정의

  1-1. OCV(Open Circuit Voltage) : 출력단 Open상태의 전압 파형

  1-2. SCI(Short Circuit Voltage) : 출력단 Short상태의 전류 파형

2. 실효 출력 임피던스(Effective output Impedance)

  - 개방회로 전압(OCV) 대 단락회로 전류(SCI)의 비

    2Ω ± 10%



3. 파형 정의

분류

Rising Time(Tr)

Duration Time(Td)

OCV

1.2uS ± 30%

50uS ± 20%

SCI

8uS ± 20%

20uS ± 20%



4. 개방회로 전압(OCV)과 단락회로 전류(SCI)의 관계

개방회로 전압(OCV) ± 10%

단락회로 전류(SCI) ± 10%

20V

10A

40V

20A

100V

50A

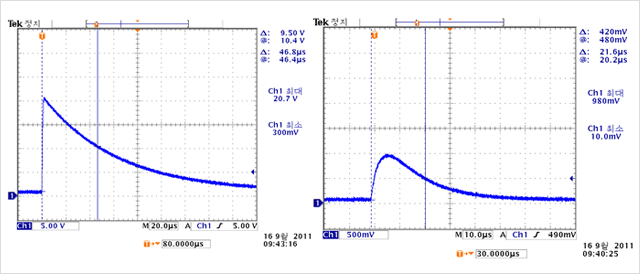

5. OCV & SCI 파형


※ 전류 센싱 저항 0.1옴을 사용하여 SCI 파형측정





< 해당 Model >

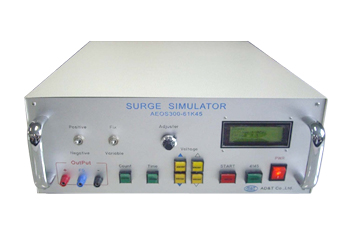

Model Name : AEOS300-61K45

Operation Range : 5V ~ 300V
